Name: Risonatore al cristallo di quarzo HC-49S/SMD
Uploaded: 2026-06-05T17:25:04+08:00

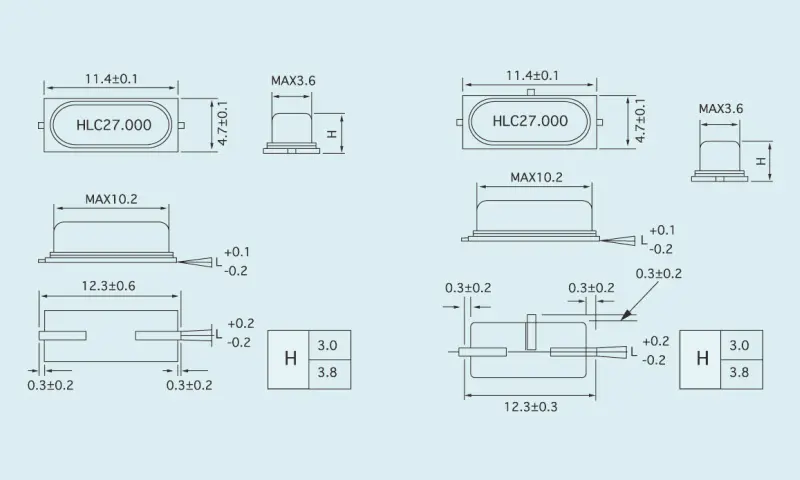

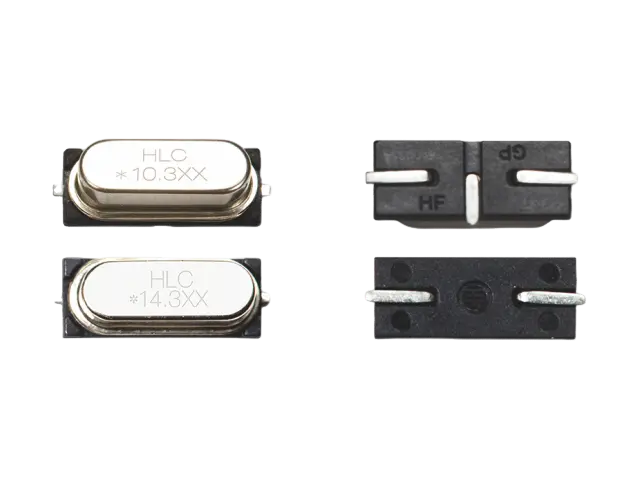

Risonatore al cristallo di quarzo HC-49S/SMD HC-49S/SMD

TIPO	HC-49S/SMD
Gamma di frequenza	3,5 MHz ~ 125 MHz
Taglio cristallo	A; BT
Tolleranza di frequenza (a 25°C)	±5 ppm ~ ±30 ppm
Caratteristiche di temperatura e frequenza	AT: ±2,5 ppm (0°C - 50°C); ±5 ppm (-10°C - 60°C) ±10 ppm (-20°C - 70°C); ±30 ppm (-40°C - 85°C) BT: ±100 ppm (-20°C-70°C);
Intervallo di tempo di archiviazione	-40°C ~ ±85°C
Resistenza serie equivalente (ESR)	Vedi tabella
Capacità di carico (CL)	4pf ~ ∞
Capacità di shunt (Co)	< 5pf
Resistenza di isolamento	> 500 MΩ a 100 V CC
Livello di guida	1μW ~ 100μW
Invecchiamento (Anno)	±3 ppm (anno)

Frequenze e resistenza in serie equivalente

Frequenza (MHz)	Modalità	VES (Ω)
3.500 ≤ f < 4.000	AT/FONDI	150 ~ 100
4.000 ≤ f < 6.000	AT/FONDI	100 ~ 60
6.000 ≤ f < 10.000	AT/FONDI	60 ~ 50
10.000 ≤ f < 15.000	AT/FONDI	50 ~ 30
15.000 ≤ f < 35.000	AT/FONDI	≤ 25
21.000 ≤ f < 40.000	AT/FONDI	≤ 40
25.000 ≤ f < 100.000	3° armonico	80 ~ 60
Oltre ai parametri elencati in tabella, può essere progettato in base alle esigenze del cliente.

Consultare il rappresentante di vendita per altre specifiche.
