Oscillatori a cristallo SMD con uscita differenziale
LV5.0x3.2

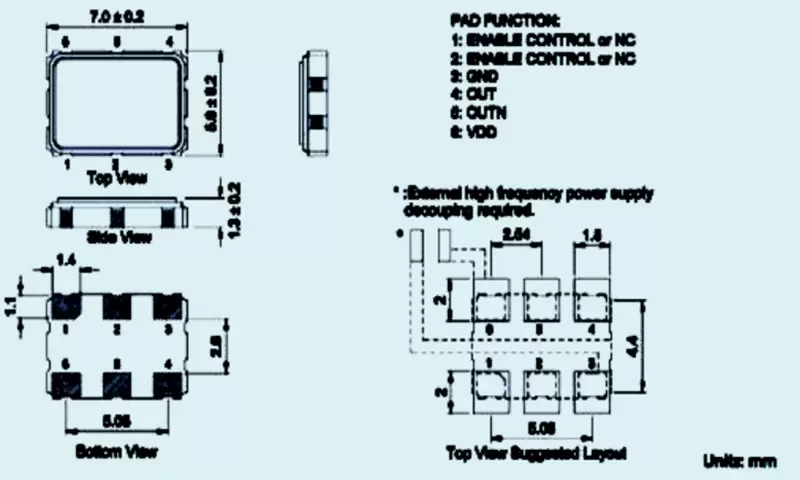

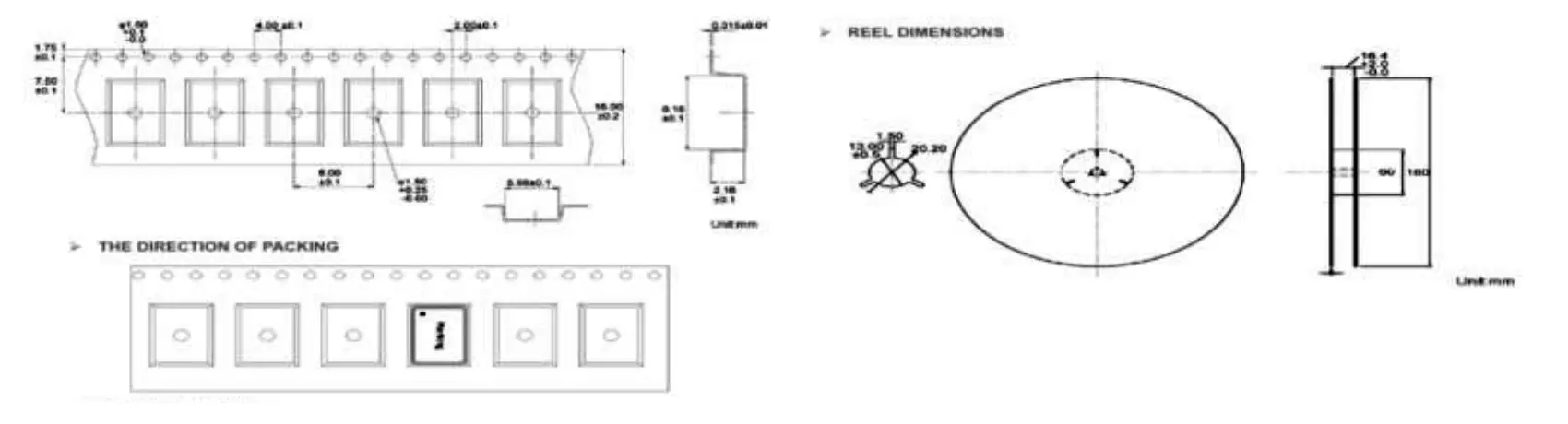

| elemento | Serie | 7050 | ||
| Tipo di output | LVPECL | LVDS | HCSL | |
| Intervallo di frequenza (F0) | 25 MHz~200 MHz | 25 MHz~200 MHz | 1 MHz~200 MHz | |
| Stabilità di frequenza | +/-25 ppm | +/-50 ppm | o specificare | |
| Intervallo di temperatura operativa (TOPR) | -40℃~+85℃、-40℃~+125℃ o specificare | |||
| Intervallo di temperatura di stoccaggio (TSTG) | -55℃~+125℃ | |||
| Tensione di alimentazione (VDD) | 2,5 V o 3,3 V | 1,8 V, 2,5 V o 3,3 V | ||
| Corrente di alimentazione (lDD) | 80 mA massimo | 80 mA massimo | 30 mA massimo | |
| Corrente di standby (lSTD) | 10μA massimo | |||
| Simmetria di output (Sym) | 40%~60% 45%~55%(a 1/2VDD) | |||
| Tempo di salita (Tr) | 10nS max (10%VDD~90%VDD) | |||
| Tempo di caduta (Tf) | 10 ns max (10% VDD~90% VDD) | |||
| Tensione di uscita | VOH (tipico) VOL (tipico) | Tensione di alimentazione -1,025 V Tensione di alimentazione -1,62 V | 1,6 V Vdd-0,8 V max 0,9 V Vdd-1,165 V max | Vdd-1,165 V min Vdd-2,0 V min |
| Carico di uscita | 50Ω | 100Ω | 50Ω | |
| Tempo di avvio (TS) | 10 ms massimo | |||
| Funzione di standby (tri-stato) | Pin 1, Pin 2 = H (+0,7 VDD min) o aperto - Pin 4, Pin 5 = operativo Pin 1, Pin 2 = L(+0,3 VDD max)---- Pin 4, Pin 5 = Alta impedenza | |||
| Jitter di fase (12 KHZ ~ 20 MHZ) | 1pS massimo | |||
| Oltre ai parametri elencati nella tabella, può essere progettato in base alle esigenze del cliente | ||||

*
*
*
