Oscillatori a cristallo SMD con uscita differenziale
LV3.2x2.5

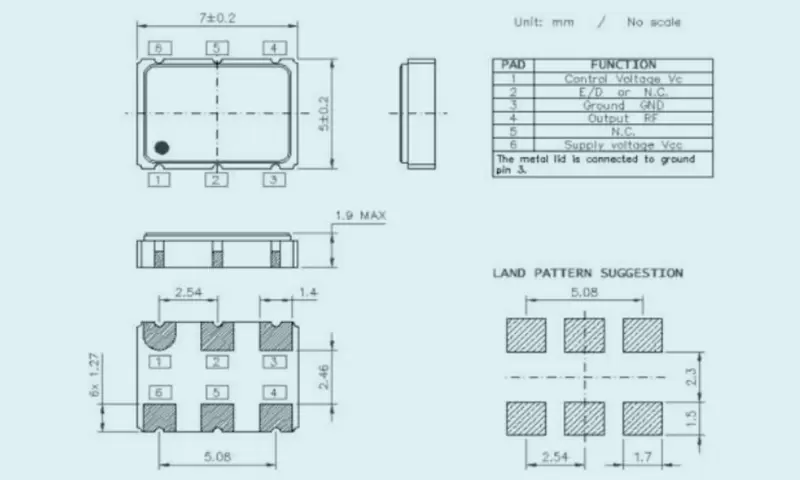

SMD VCXO
| Specifiche elettriche | 7050 | ||
| Gamma di frequenza | 1 MHz~200 MHz | ||
| Tensione di alimentazione | 2,5 V | 3,3 V | |
| Pin 1 Tensione di controllo | 1,25 V±1,05 V(1,25 V) | 1,65 V±1,35 V (1,265 V) | |
| Deviazione di frequenza | ±50 ppm minimo, ±100 ppm minimo, ±150 ppm minimo (opzione) | ||
| Consumo attuale | 40 mA massimo | 50 mA massimo | |
| Intervallo di temperatura | Operativo | -40℃~+85℃、specifiche utente | |
| Magazzinaggio | -55℃~+125℃ | ||
| Stabilità di frequenza | +50ppm、Specifiche utente | ||
| Condizione di carico in uscita (CoM) | COMS 15pF | ||
| Simmetria (ciclo di lavoro) | 45%~60%;45%~55% | ||
| Tempo di salita e discesa dell'uscita (tr/tf) | 5 ns massimo | ||
| Bassa potenza di uscita (CoM) | 10%Vdd | ||
| Alta tensione di uscita (CoMs) | 90%Vdd | ||
| Tempo di avvio dell'oscillazione | 5 ms massimo | ||
| Invecchiamento a 25°C 1° anno (Max) | ±3 ppm/anno | ||
| Jitter di fase (12KHZ~20MHZ) | 100ps massimo | ||
| jitter mestruale (PK-PK) | 25ps massimo | ||
| oltre ai parametri elencati nella tabella, può essere progettato in base alle esigenze del cliente | |||
