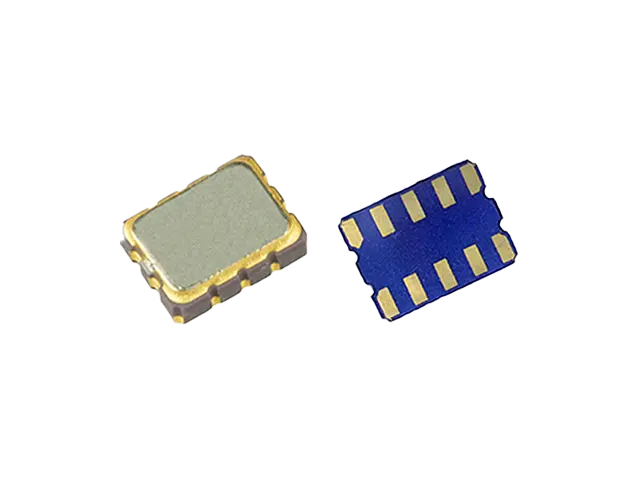

Name: Risonatore al cristallo di quarzo RTC 3.2*2.5
Uploaded: 2026-06-08T10:35:00+08:00
Description: I risonatori a cristallo RTC HLC forniscono funzionalità di clock in tempo reale accurate, basso consumo energetico e prestazioni di temporizzazione affidabili.

Specifiche elettriche	Simbolo	Condizione	Valutazione	Unità
Tensione di alimentazione	VDD	Tra VDD e GND	-0,3 ~ 6,5	V
Tensione di alimentazione	VBAT	Tra VBAT e GND	-0,3 ~ 6,5	V
Tensione in ingresso	Vin	Perni FOE, SCL, SDA	Terra=0,3 ~ 6,5	V
Tensione di uscita①	Vout1	Perno FOUT	GND=0,3 ~ DD+0,3	V
Tensione di uscita②	Vout2	Pin SDA e/INT	Terra=0,3 ~ 6,5	V
Intervallo di temperatura	Magazzinaggio	Se conservato separatamente, senza imballaggio	-55~125	°C
Stabilità della frequenza	△f/f	Ta=da 0°C a +50°C, VDD=3,0 V	-3.4 ~ 3.4	PPM
Stabilità della frequenza	△f/f	Ta=da -40°C a +85°C, VDD=3,0 V	-5~5	PPM
Caratteristiche frequenza/tensione	f/V	Ta=+25°C, VDD=da 2,0 V a 5,5 V CA	±1,0max.	PPM/V
Simmetria (ciclo di lavoro)	T/T	50% del livello VDD	40 ~ 60	%
Tempo di salita per SCL e SDA	Tr		0,3 massimo.	noi
Tempo di caduta per SCL e SDA	TF		0,3 massimo.	noi
Frequenza dell'orologio SCL	fsCL		400 massimo.	KHZ
Orario di impostazione della condizione di avvio	tSU;STA		0,6 minuti	noi
Tempo di mantenimento della condizione di avvio	tHD;STA		0,6 minuti	noi
Tempo di impostazione dei dati	tSU;DAT		100 minuti	ns
Tempo di conservazione dei dati	tHD;DAT		0 minuti	ns
Tempo di inattività del bus tra la condizione di avvio e di arresto	tBUF		1,3 minuti	noi
Ora in cui SCL = "L"	tBASSO		1,3 minuti	noi
Ora in cui SCL = "H"	coscia		0,6 minuti	noi
Orario di inizio oscillazione	tSTA	Ta=+25°C, VDD=1,6V~5,5VC	1 massimo	S
Orario di inizio oscillazione	tSTA	Ta=-40°C~+85°C, VDD=1,6V~5,5VC	3 massimo	S
Invecchiamento @25°C 1°anno(Max)			±3,0 massimo	PPM
Precisione del sensore di temperatura	Sensore T	VDD=3,0 V	±5,0max.	°C
Oltre ai parametri elencati in tabella, può essere progettato in base alle esigenze del cliente

DTCXO 32.768 kHz integrato
Supporta la modalità ad alta velocità I 2C-Bus (fino a 400 kHz)
Funzione di interruzione dell'allarme per le impostazioni di giorno, data, ora e minuti
Interruzione del timer di sveglia
Funzione di interruzione dell'aggiornamento dell'ora per secondi, minuti
Uscita 32.768 kHz compensata in temperatura con funzione OE (pin FOE e FOUT)
Correzione automatica degli anni bisestili (dal 2000 al 2099)
Ampio intervallo di tensione dell'interfaccia: da 2,5 V a 5,5 V
Ampio intervallo di tensione di cronometraggio: da 1,6 V a 5,5 V
Basso consumo di corrente: 0,90 uA / 3 V (tip.)
Circuito di commutazione di backup integrato.
