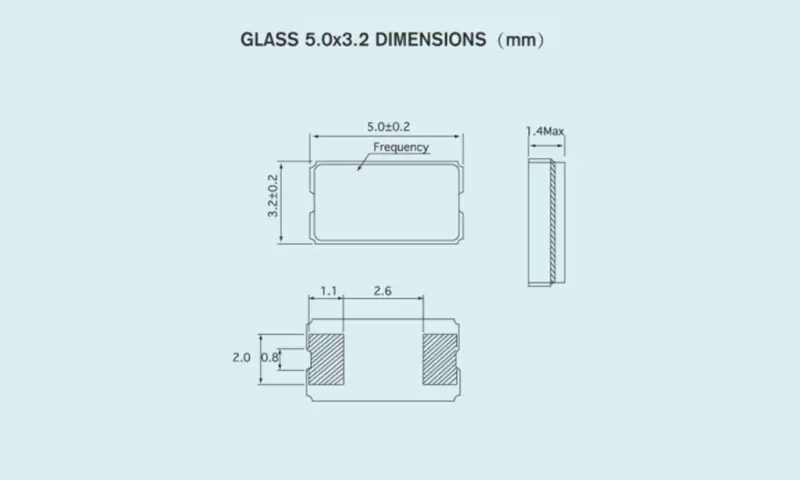

UNITÀ DI CRISTALLO DI QUARZO VETRO 5.0x3.2

TIPO	VETRO 5.0X3.2
Gamma di frequenza	8 MHz~60 MHz
Taglio del cristallo e modalità	AT/FUND
Tolleranza di frequenza (a 25 °C)	±5ppm~±30ppm, oppure specificare
Caratteristiche di frequenza e temperatura	±10 ppm (-20℃-70℃);±30 ppm (-40℃-85℃);
Intervallo di temperatura di esercizio	-40℃~+125℃
Intervallo di tempo di conservazione	-55℃~+125℃
Resistenza equivalente in serie (ESR)	Vedi tabella
Capacità di carico (CL)	6pf~∞
Capacità di shunt (Co)	<5pf
Resistenza di isolamento	>500 MΩ a CC 200 V
Livello di guida	10μw ~300μw
Invecchiamento (anno)	±3 ppm (anno)

FREQUENZE VS RESISTENZA SERIE EQUIVALENTE

Frequenza (MHz)	Modalità	ESR(Ω) VETRO 5.0X3.2
6.000<f<20.000 <="" td="">	AT/FUND	≤ 200
20.000≤f<40.000	AT/FUND	≤ 150
40.000≤f<80.000	3° Armonico	≤ 60
Oltre ai parametri elencati nella tabella, può essere progettato in base alle esigenze del cliente
