Name: UNITÀ DI CRISTALLO DI QUARZO
Uploaded: 2026-01-19T14:27:38+08:00

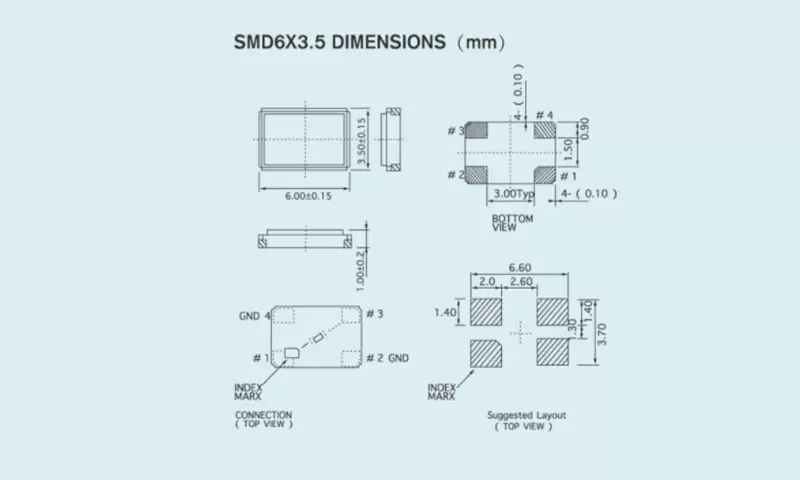

UNITÀ DI CRISTALLO DI QUARZO SMD6.0x3.5

TIPO	SMD6.0x3.5
Gamma di frequenza	8 MHz~125 MHz
Taglio del cristallo e modalità	AT/FUND e 3° armonico
Tolleranza di frequenza (a 25 °C)	±5ppm~±30ppm, oppure specificare
Caratteristiche di frequenza e temperatura	±10 ppm (-20℃-70℃); ±30 ppm (-40°C-85℃)
Intervallo di temperatura di esercizio	-40℃~+125℃
Intervallo di tempo di conservazione	-55℃~+125℃
Resistenza equivalente in serie (ESR)	Vedi tabella
Capacità di carico (CL)	6pf~∞
Capacità di shunt (Co)	<5pf
Resistenza di isolamento	>500 MΩ a CC 200 V
Livello di guida	10μw ~300μw
Invecchiamento (anno)	±3 ppm (anno)

FREQUENZE VS RESISTENZA SERIE EQUIVALENTE

Frequenza (MHz)	Modalità	ESR(Ω)SMD6.0x3.5
6.000≤f<40.000	AT/FUND
40.000≤f<80.000	3° Armonico
8.000≤f<40.000	AT/FUND	≤ 120
40.000 ≤f<80.000	3° Armonico	≤80
Oltre ai parametri elencati nella tabella, può essere progettato in base alle esigenze del cliente
