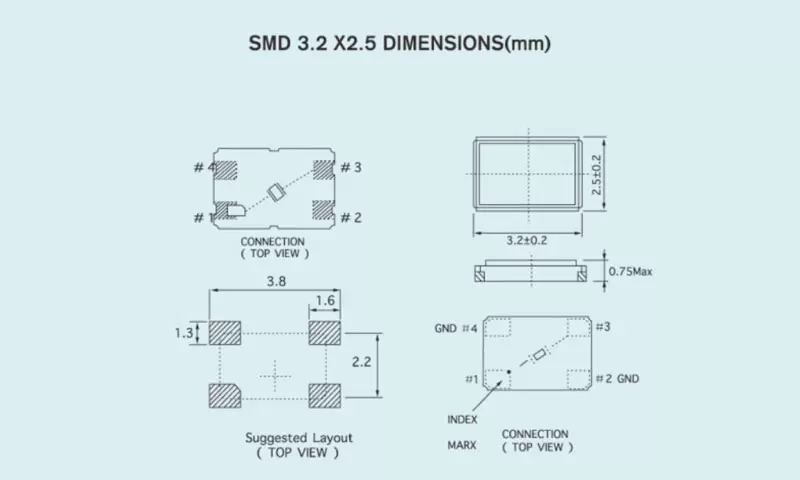

UNITÀ DI CRISTALLO DI QUARZO SMD3.2x2.5

TIPO	SMD3.2x2.5
Gamma di frequenza	8 MHz~200 MHz
Taglio del cristallo e modalità	AT/FUND e 3° armonico
Tolleranza di frequenza (a 25 °C)	±5ppm~±20ppm, oppure specificare
Caratteristiche di frequenza e temperatura	±10 ppm (-20℃-70℃); ±30ppm (-40°C-85℃), oppure specificare
Intervallo di temperatura di esercizio	-40℃~+125℃
Intervallo di tempo di conservazione	-55℃~+125℃
Resistenza equivalente in serie (ESR)	Vedi tabella
Capacità di carico (CL)	5pf~∞
Capacità di shunt (Co)	<3pf
Resistenza di isolamento	>500 MΩ a CC 200 V
Livello di guida	10μw ~200μw
Invecchiamento (anno)	±3 ppm (anno)

FREQUENZE VS RESISTENZA SERIE EQUIVALENTE

Frequenza (MHz)	Modalità	ESR(Ω)SMD3.2x2.5
6.000 ≤f	AT/FUND
6.000<f<20.000 <="" td="">	AT/FUND
20.000 ≤f<40.000	AT/FUND
40.000≤f<80.000	3° Armonico
8.000 ≤f<12.000	AT/FUND	≤180
12.000≤f<20.000	AT/FUND	≤ 80
20.000≤f<30.000	AT/FUND	≤ 30
30.000≤f<54.000	AT/FUND	≤ 20
Oltre ai parametri elencati nella tabella, può essere progettato in base alle esigenze del cliente
