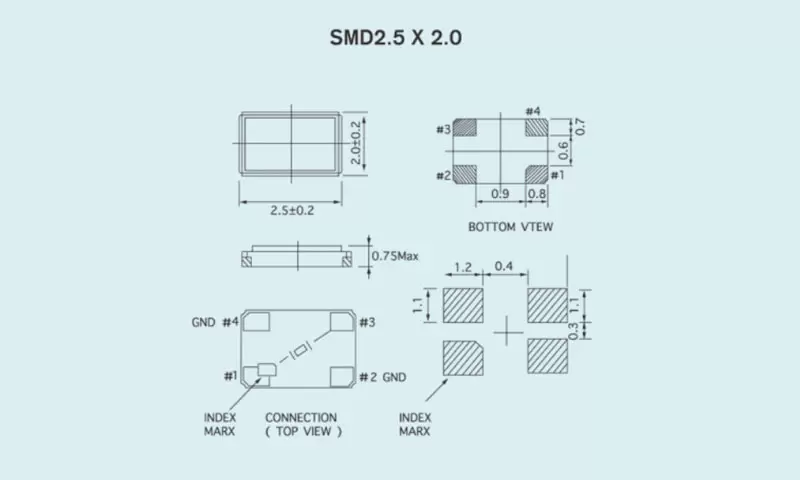

UNITÀ DI CRISTALLO DI QUARZO SMD2.5x2.0

TIPO	SMD2.5x2.0
Gamma di frequenza	12 MHz~96 MHz
Taglio del cristallo e modalità	AT/FUND
Tolleranza di frequenza (a 25 °C)	±5ppm~±20ppm, oppure specificare
Caratteristiche di frequenza e temperatura	±10 ppm (-20℃-70℃); ±30ppm (-40℃-85℃) o specificare
Intervallo di temperatura di esercizio	-40℃~+125℃
Intervallo di tempo di conservazione	-55℃~+125℃
Resistenza equivalente in serie (ESR)	Vedi tabella
Capacità di carico (CL)	5pf~∞
Capacità di shunt (Co)	<3pf
Resistenza di isolamento	>500 MΩ a CC 200 V
Livello di guida	10μw ~200μw
Invecchiamento (anno)	±1 ppm (anno), ±3 ppm (anno)

FREQUENZE VS RESISTENZA SERIE EQUIVALENTE

Frequenza (MHz)	Modalità	ESR(Ω)SMD2.5x2.0
12.000≤f<20.000	AT/FUND	≤80
20.000≤f<30.000	AT/FUND	≤ 45
30.000 ≤f<54.000	AT/FUND	≤ 30
Oltre ai parametri elencati nella tabella, può essere progettato in base alle esigenze del cliente
