Name: OSCILLATORE SMD
Uploaded: 2026-01-27T17:04:01+08:00

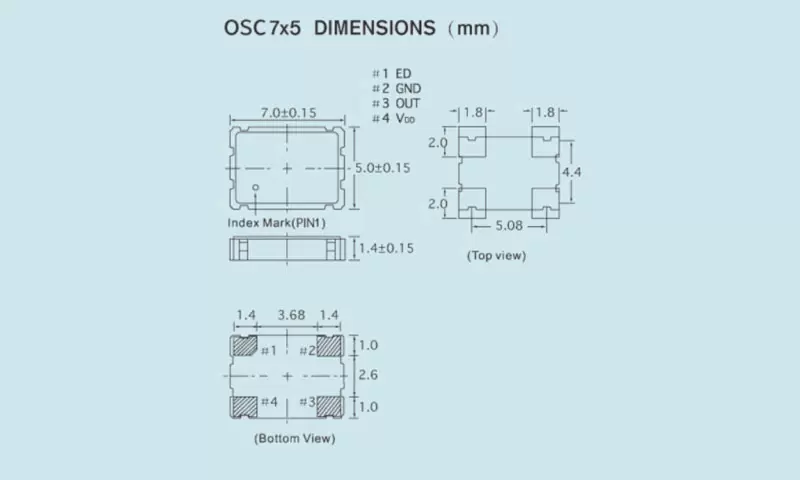

OSCILLATORE SMD CONFEZIONE 4 PADS 7.0x5.0

Specifiche elettriche		OSC7050
Intervallo di frequenza (F0)		1 MHz~156,25 MHz
Tipo a ventaglio		CMOS/HCOMS/LVCMOS
Tensione di alimentazione (VDD) consigliata per l'esercizio		1,8 V, 2,5 V, 2,8 V, 3,3 V, 5,0 V ±10%
Intervallo di temperatura di esercizio		-40℃℃~+85℃、-40℃~+125℃℃o specificare
Stabilità della frequenza rispetto alla temperatura		+20ppm、+50ppm、+100ppm、oppurespecificare
CMOS
VOL(max)		0,18 V, 0,25 V, 0,28 V, 0,33 V, 0,5 V
VOH(min)		1,62 V, 2,25 V, 2,52 V, 2,97 V, 4,5 V
Intervallo di temperatura di conservazione		-55℃~+125℃
Corrente di ingresso	3,3 V	1,544 MHz ~ 32 MHz 35 mA (15 pF)
		32 MHz ~ 85 MHz 45 mA (15 pF)
		85 MHz ~ 200 MHz 60 mA (15 pF)
	5,0 V	1,544 MHz ~ 32 MHz 35 mA (15 pF) / 45 mA (30 pF)
		32 MHz ~ 85 MHz 50 mA (15 pF) / 60 mA (30 pF)
		85 MHz ~ 200 MHz 70 mA (15 pF)
Simmetria (ciclo di lavoro)		40%~60%:45%~55%
Aumento/Tempo pieno (a 0,2 VDD~0,8 VDD)		10 ns massimo
Capacità di carico		15pF/30pF/50pF
Tempo di avvio (tipico)		10 ms max (15 pF)
Funzione E/D	PIN#1 Aperto o Vhigh≥0,7VDD	PIN#3 Attivo
	PIN#1 Vlow≥0.3VDD	Highz
Invecchiamento a 25° 1° anno (Max)		+1 ppm/anno, +3 ppm/anno, ±5 ppm/anno
Oltre ai parametri elencati nella tabella, può essere progettato in base alle esigenze del cliente
